KXT型可曲撓橡膠接頭

【產品型號】: KXT-10/16/25

【通徑】: DN40-600

【公稱壓力】: PN10/16/25

【適用溫度】: -20～120℃

【適用介質】: 水、空氣、油品

【閥體材質】: EPDM復合材料

應用領域：

市政建設 化工水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 接頭類

更新時間：2017-11-14 17:00:26

產品介紹

產品優點

鍛造法蘭

優質碳鋼法蘭，無砂眼、氣孔。
環氧樹脂噴涂法蘭

法蘭噴涂采用世界知名品牌阿克蘇的環氧樹脂塑粉，附著力強，劃格法0-1級通過；沖擊強度高，50kg?cm正沖通過。
法蘭及法蘭螺栓孔倒角處理

法蘭內鍛面弧度為R=67°，法蘭與橡膠球摩擦阻力小，防止球體被劃傷。螺栓孔進行1*45°的倒角處理，防止操作人員被劃傷。
進口EPDM橡膠球體

抗拉、抗壓、耐老化、耐高溫、耐低溫，比常規橡膠多使用2年。
超標準內襯層數

橡膠球球體內骨架層數超過市場同類產品20%。
加厚橡膠球端面

橡膠球兩端面厚度增加10mm，增加鋼絲圈，防止球體拉脫，耐扭曲，抗震震系數提高10%。
出廠檢驗

每臺產品出廠前都會進行球體外觀、硬度、氣密性、承壓和法蘭防拉脫等檢驗。
產品可追溯

不銹鋼304標牌，包含品牌、口徑、壓力、材質，編碼等產品身份標識信息，確保產品可追溯。
密封效果更高

橡膠球連接端面采用德國密紋水線，密封效果提高30%。

產品介紹

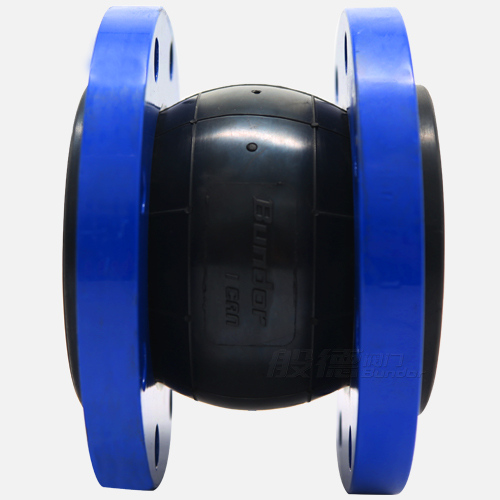

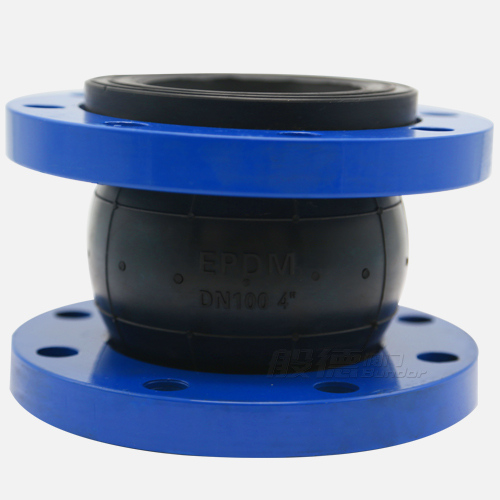

KXT型可曲撓橡膠接頭是可曲撓橡膠接頭的一種，又叫做橡膠管軟接頭，柔性橡膠接頭，高壓橡膠接頭，橡膠減震器，補償器等。該產品是由織物增強的橡膠件與平形活接頭、套金屬法蘭或螺紋管法蘭組成，用于管道隔振降噪、補償位移的接頭?？山档驼駝?dòng)及噪聲，并可對因溫度變化引起的熱脹冷縮起補償作用，廣泛應用于各種管道系統。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。

產品參數

相關產品

閥門執行標準	名稱	設計及制造		結構長度		試壓標準		法蘭尺寸
閥門執行標準	參照標準	GB/T 26121-2010		GB/T 26121-2010		GB/T 26121-2010		GB/T 9119-2010

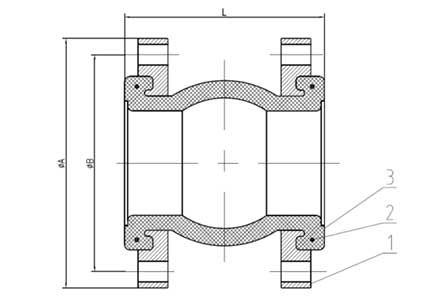

主要零部件信息	名稱	1-球體		2-鋼圈		3-法蘭
主要零部件信息	材質及說明	EPDM復合材料		Q235		Q235
尺寸信息	公稱尺寸		L	PN10		PN16		PN25
	DN	NPS（英寸）	L	ΦA	ΦB	ΦA	ΦB	ΦA	ΦB
	40	1 1/2''	95	150	110	150	110	150	110
	50	2''	105	165	125	165	125	165	125
	65	2 1/2''	115	185	145	185	145	185	145
	80	3''	135	200	160	200	160	200	160
	100	4''	150	220	180	220	180	235	190
	125	5''	165	250	210	250	210	270	220
	150	6''	180	285	240	285	240	300	250
	200	8''	210	340	295	340	295	360	310
	250	10''	230	395	350	405	355	425	370
	300	12''	245	445	400	460	410	485	430
	350	14''	255	505	460	520	470	555	490
	400	16''	255	565	515	580	525	620	550
	450	18''	255	615	565	640	585	670	600
	500	20''	255	670	620	715	650	730	660
	600	24''	260	780	725	840	770	845	770

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
