三偏心蝶閥的結構詳細圖解
發布時間：2021-05-31 11:19:04
傳統的蝶閥產品，有一些缺點比如不能用在高溫高壓環境，密封性較差等。三偏心蝶閥就是說在蝶閥的結構上做了三次偏心，這種設計工藝使得三偏心蝶閥彌補了傳統蝶閥的缺點，擁有了更廣泛的應用領域，它不僅具備了軟密封蝶閥那樣良好的密封性能，同時擁有硬密封蝶閥耐高溫高壓的特性。這些都得益于三偏心蝶閥獨特的結構，本篇文章般德閥門就為大家講一下三偏心蝶閥的結構詳細圖解。

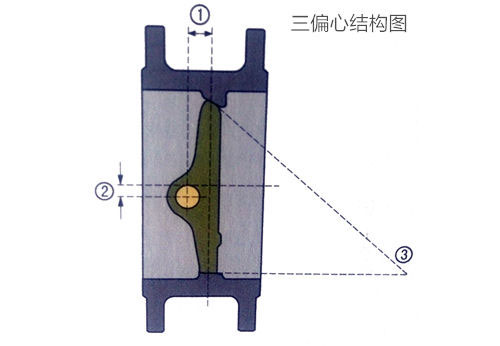

三偏心蝶閥的三個偏心分別是指：
第1個偏心：閥軸位于閥板軸后面，使得密封能夠緊密環繞接觸整個閥座。
第2個偏心：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
第3個偏心：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
傳統蝶閥采用的都是位置密封，而三偏心蝶閥的出現，改變了傳統蝶閥的密封構造，位置密封變成了扭力密封。通俗一點解釋就是，三偏心蝶閥不再是依靠閥座的彈性變形來實現密封，而是依靠蝶板密封面與閥座的接觸面壓實現密封。
如此一來，三偏心蝶閥的三偏心結構不但解決了金屬閥座泄漏量大的問題，又因接觸面壓與介質壓力成正比，從而擁有較強的耐高壓高溫性能。
那么三偏心蝶閥適合用在哪里呢？一般什么樣的工況條件適合安裝三偏心蝶閥？
三偏心蝶閥獨特的性能使其可以廣泛應用到石油的輸送管道切斷，冶金鋼廠，煤氣總管道調節、切斷，化工治煉裝置介質調節切斷，水處理設備進、出水調節切斷，熱電站的冷卻水系統，天然氣，堿液，海水、酸液等行業中。
另外三偏心蝶閥更適合做成大口徑閥門，還可以根據客戶需求，做成軟密封或者是硬密封。
