手柄蝶閥使用方法圖片
發布時間：2021-06-24 15:09:37
手柄蝶閥，顧名思義就是需要人工操作，扳動旋轉手柄來實現閥門啟閉的蝶閥，手柄是蝶閥種類中結構最簡單的一類閥門。本篇文章般德閥門簡單為您介紹一下手柄蝶閥使用方法。

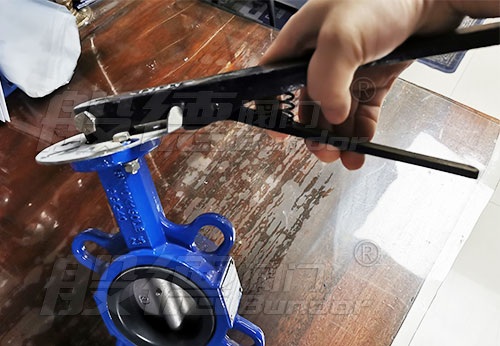

如上圖，啟閉手柄蝶閥時，需要我們用手扳動手柄，使手柄在齒盤上順時針或者逆時針旋轉（順時針為關閉，逆時針為開啟），旋轉角度為90°。手柄運動，帶動閥軸，閥軸又帶動閥板，隨手柄一起進行運動，從而實現手柄蝶閥的開和關，旋轉角度同樣為90°。

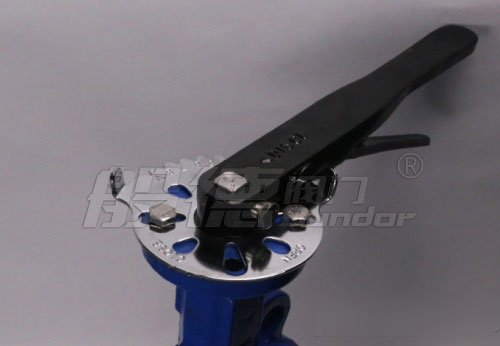

在手柄與閥體直接有一個齒輪，當手柄扳動到兩邊到底的時候，蝶閥是處于全開或者全關狀態，這時候蝶閥是做截?cái)嗍褂玫摹．?dāng)手柄扳動停在齒輪上面的某一處時，蝶閥是做調節流量使用的。
當手柄蝶閥在管道上安裝之后，如何判斷蝶閥是開著還是關閉的呢？
般德閥門教您，查看手柄的開關位置，手柄的方向與管道垂直時，閥門為關閉狀態，手柄方向與管道平行時，閥門為開啟狀態。
