蝶閥怎么看尺寸
發(fā)布時間：2021-10-11 16:50:13
不管是采購新的蝶閥，還是更換舊的蝶閥，我們都需要確認蝶閥的參數信息，這其中，蝶閥的尺寸信息就是非常重要的參數之一，如果蝶閥尺寸搞錯了，那就無法進行安裝或者更換，嚴重耽誤工程項目的進度。那么蝶閥尺寸信息在哪里顯示？蝶閥怎么看尺寸呢？對于剛沒接觸過閥門行業(yè)的朋友來說，是個很大的難題。本篇文章般德閥門小編就帶您學習一下蝶閥怎么看尺寸。

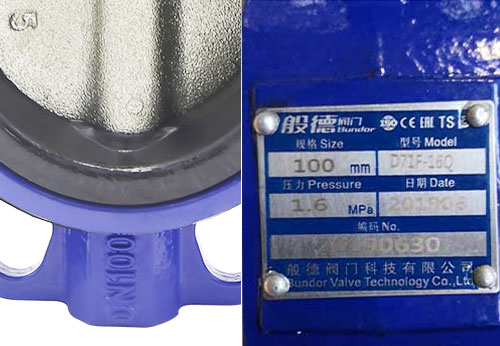

首先，蝶閥的口徑尺寸在參數規(guī)格中，用DN來表示，比如DN100就表示口徑尺寸為100mm的蝶閥，通常這個口徑指的是閥門的內徑。口徑尺寸一般在蝶閥的閥體上和銘牌上面都有標注，通過觀察就可以獲得。如果是要更換舊蝶閥，而舊的蝶閥因為外表銹蝕無法直接辨認口徑，那就只能將閥門拆卸下來之后，用尺子量一下即可。
其次，蝶閥常被提到的尺寸是結構長度，也有說是蝶閥的厚度。這個結構長度尺寸一般在型號、閥體或者銘牌上是沒有展示的，需要設計者與廠家達成一致才行。有人會問，蝶閥不是標準件嗎，多大口徑對應多少的結構長度。其實不然，蝶閥有標準不假，但是蝶閥的標準有很多，國標、德標、美標、日標等等，不同標準結構長度會有差別；另外有些管道特殊，需要廠家特殊定制的結構長度才能滿足。
具體的蝶閥結構長度尺寸，廠家都會有相關圖紙信息，采購者如果不確定尺寸，可以跟廠家咨詢之后，對比一下自己的安裝尺寸是否匹配，下面為您介紹一下對夾蝶閥和法蘭蝶閥部分口徑對應的結構長度尺寸信息，供您參考，如果您想了解更多，可以咨詢網站在線客服，或者給我們留言。
對夾蝶閥尺寸表
| DN | NPS（英寸） | L（結構長度） |
| DN50 | 2" | 45 |
| DN65 | 2.5" | 49 |
| DN80 | 3" | 49 |
| DN100 | 4" | 55 |
法蘭蝶閥尺寸表
| DN | NPS（英寸） | L（結構長度） |
| DN50 | 2" | 108 |
| DN65 | 2.5" | 112 |
| DN80 | 3" | 114 |
| DN100 | 4" | 127 |
| DN125 | 5" | 140 |
| DN150 | 6" | 140 |
