法蘭蝶閥結構尺寸表

發布時間：2021-11-29 16:00:57

本文來說一說法蘭蝶閥結構尺寸。法蘭蝶閥是法蘭式連接閥門的一種，而常見的法蘭連接閥門除了法蘭蝶閥之外，還有法蘭閘閥、法蘭截止閥、法蘭球閥等等。相比較其他的法蘭式閥門，法蘭蝶閥的體積更小、重量更輕，很適合做大口徑的閥門。另外，法蘭蝶閥根據結構形式的不同，還可以分為中線式、雙偏心、三偏心結構，多樣的結構形式，使得法蘭蝶閥能跟適應更多的各種各樣的工況環境，既可以調節流量，又能夠做截斷用。5eB般德閥門

常見的法蘭蝶閥有：法蘭中線蝶閥、法蘭雙偏心蝶閥、法蘭三偏心蝶閥，這三種蝶閥的結構形式有所差別，但它們都有相同的結構長度。5eB般德閥門

法蘭中線蝶閥結構尺寸表5eB般德閥門

5eB般德閥門

DN	A	B	C	L
DN50	69.5	126.5	32	108
DN65	72	136	32	112
DN80	88	146	32	114
DN100	96.5	158	32	127
DN125	115	179	32	140
DN150	126	197	32	140
DN200	161	230	45	152
DN250	199	271	45	165
DN300	215	305	45	178

法蘭雙偏心蝶閥結構尺寸表5eB般德閥門

5eB般德閥門

DN	L	A	B	C
50	108	165	125	99
65	112	185	145	118
80	114	200	160	132
100	127	220	180	156
125	140	250	210	184
150	140	285	240	211
200	152	340	295	266
250	165	405	355	319
300	178	460	410	370

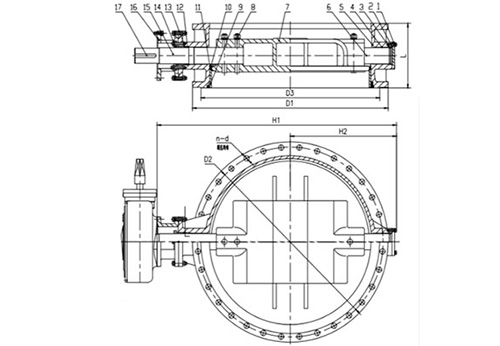

法蘭三偏心蝶閥結構尺寸表5eB般德閥門

5eB般德閥門

DN	L	D2	n-d
100	127	180	8-φ19
125	140	210	8-φ19
150	140	240	8-φ22
200	152	295	12-φ22
250	165	355	12-φ28
300	178	410	12-φ28
350	190	470	16-φ28
400	216	525	16-φ31
450	222	585	20-φ31

結構尺寸僅供參考，詳情咨詢般德閥門客服人員。5eB般德閥門
