軟密封閘閥型號規格尺寸
發布時間：2022-04-08 09:42:27
本篇文章為您介紹軟密封閘閥型號規格尺寸。常見的軟密封閘閥有兩種，一種是明桿的法蘭軟密封閘閥，另一種是暗桿的法蘭軟密封閘閥。軟密封閘閥通常使用球墨鑄鐵作為閥體材質，閥板由橡膠包裹，它們對應的型號分別是明桿軟密封閘閥Z41X-10/16Q和暗桿軟密封閘閥Z45X-10/16Q。兩種軟密封閘閥規格尺寸也不一樣。

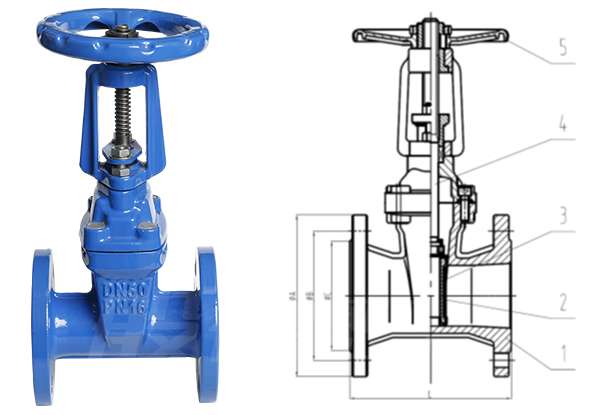

明桿法蘭軟密封閘閥
| 產品型號 | Z41X-16Q | |
| 口徑范圍 | DN50-DN600 | |
| 公稱壓力 | Class150 | |
| 適用溫度 | -20～120℃ | |
| 適用介質 | 淡水、污水、海水、弱酸堿、空氣、蒸汽等 | |
| 閥體材質 | 球墨鑄鐵 | |
| 應用領域 | 市政建設、水利工程、電力、給排水、水處理 | |
| 公稱尺寸 | 結構長度 | 16KG | ||
| DN | L | ΦA | ΦB | ΦC |
| 50 | 178 | 150 | 120.7 | 92.1 |
| 65 | 190 | 180 | 139.7 | 104.8 |
| 80 | 203 | 190 | 152.4 | 127 |
| 100 | 229 | 230 | 190.5 | 157.2 |
| 125 | 254 | 255 | 215.9 | 185.7 |
| 150 | 267 | 280 | 241.3 | 215.9 |
| 200 | 292 | 345 | 298.5 | 269.9 |
暗桿法蘭軟密封閘閥
| 產品型號 | Z45X-16Q | |
| 口徑范圍 | DN50-DN1200 | |
| 公稱壓力 | PN16 | |
| 適用溫度 | -20～120℃ | |
| 適用介質 | 淡水、污水、海水、弱酸堿、空氣、蒸汽等 | |
| 閥體材質 | 球墨鑄鐵 | |
| 應用領域 | 市政建設、水利工程、電力、給排水、水處理 | |
| 公稱尺寸 | 結構長度F4 | PN16 | ||
| DN | L | ΦA | ΦB | ΦC |
| 50 | 150 | 165 | 125 | 102 |
| 65 | 170 | 185 | 145 | 122 |
| 80 | 180 | 200 | 160 | 138 |
| 100 | 190 | 220 | 180 | 158 |
| 125 | 200 | 250 | 210 | 188 |
| 150 | 210 | 285 | 240 | 212 |
| 200 | 230 | 340 | 295 | 268 |
以上提供的軟密封閘閥型號規格尺寸信息，僅供參考，如需更多詳細的軟密封閘閥參數信息或者報價，可以咨詢般德閥門在線客服。
