法蘭雙偏心蝶閥尺寸
發(fā)布時間：2022-06-20 14:25:34
本篇文章為您介紹法蘭雙偏心蝶閥尺寸。關于這個問題，一直都有朋友咨詢，本篇內容就為您做一下詳細的介紹。

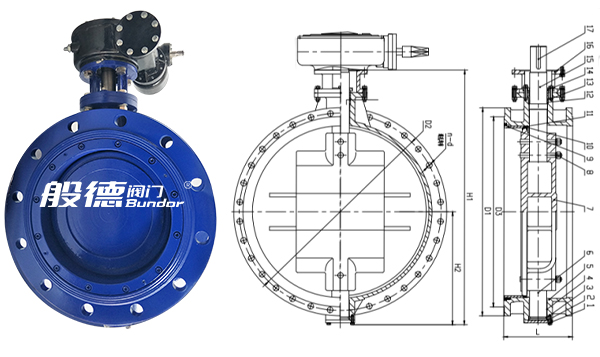

法蘭雙偏心蝶閥尺寸
| 公稱尺寸 | PN10 | PN16 | ||||
| DN | NPT | L | D2 | n-d | D2 | n-d |
| 100 | 4'' | 127 | 180 | 8-φ19 | 180 | 8-φ19 |
| 125 | 5'' | 140 | 210 | 8-φ19 | 210 | 8-φ19 |
| 150 | 6'' | 140 | 240 | 8-φ22 | 240 | 8-φ22 |
| 200 | 8'' | 152 | 295 | 8-φ22 | 295 | 12-φ22 |
| 250 | 10'' | 165 | 350 | 12-φ22 | 355 | 12-φ28 |
| 300 | 12'' | 178 | 400 | 12-φ22 | 410 | 12-φ28 |
| 350 | 14'' | 190 | 460 | 16-φ22 | 470 | 16-φ28 |
| 400 | 16'' | 216 | 515 | 16-φ28 | 525 | 16-φ31 |
因為篇幅原因就為您介紹這么多，以上雙偏心蝶閥尺寸僅供參考，般德閥門法蘭雙偏心蝶閥產品最大口徑可做到3米，如需了解更多，可以點擊網(wǎng)站在線客服咨詢。
知識延伸
法蘭雙偏心蝶閥，就是在中線結構的蝶閥基礎上，做了兩次偏心。第一處偏心是指閥桿軸偏離密封面中心，即閥桿軸在蝶板面的后面。這種偏心使蝶板和閥座的接觸面都是密封面，從根本上克服了中線蝶閥存在的先天不足，從而杜絕了閥桿軸與密封閥座間上下交點處發(fā)生內漏的可能性。
另一處偏心是指閥體過水孔中心與閥桿軸心左右偏移，即閥桿軸將蝶板分隔成一邊多一邊少兩部分。這種偏心可使蝶板在開啟關閉過程中能迅速地脫離或接近閥座，減少蝶板與密封閥座間的行程摩擦、降低磨損、減小開閉力矩、延長閥座的使用壽命。
雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現(xiàn)象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。
