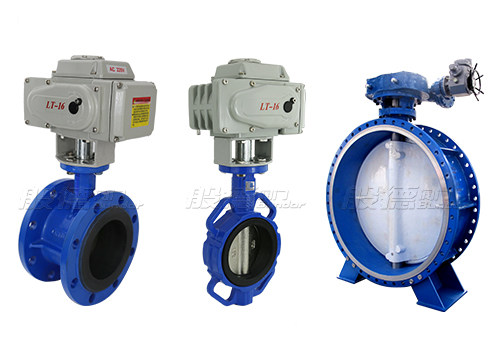

電動蝶閥型號介紹pbZ般德閥門

電動蝶閥型號組成pbZ般德閥門

閥門類型（蝶閥）→驅動方式→連接形式→結構形式→密封面材料或襯里材料→公稱壓力→閥體材料pbZ般德閥門

電動蝶閥型號表示方法pbZ般德閥門

閥門類型：蝶閥代號為D；pbZ般德閥門

驅動方式：電動代號為9；pbZ般德閥門

連接形式：對夾式代號為7、法蘭式代號為4；pbZ般德閥門

結構形式：中線型代號為1、雙偏心代號為2、三偏心代號為3；pbZ般德閥門

密封面材料：橡膠密封代號為X、聚四氟乙烯代號為F、合金鋼代號為H、硬質合金代號為Y；pbZ般德閥門

公稱壓力：代表閥門公稱壓力的單位有Mpa（兆帕）、kg（公斤）、LB（磅），三者之間的關系舉例說明2MPa=20kg=150lb；pbZ般德閥門

閥體材料：灰鑄鐵代號為Z、球墨鑄鐵代號為Q、碳鋼代號為C、不銹鋼代號為P、鉻鎳鉬不銹鋼代號為R；pbZ般德閥門

電動蝶閥型號示例pbZ般德閥門

D941X-16Q表示驅動方式為電動的中線法蘭式軟密封蝶閥，公稱壓力1.6MPa（也就是16公斤），閥體材料為球墨鑄鐵，密封面橡膠密封。pbZ般德閥門

電動蝶閥型號含義備注pbZ般德閥門

1.在蝶閥型號前再加一個D代表低溫蝶閥（≤-40℃）、B代表保溫蝶閥、S代表伸縮蝶閥、TL代表脫硫蝶閥；pbZ般德閥門

2.驅動方式為手柄時，可以省略代號；pbZ般德閥門

3.密封面材料代號為W時，表示閥座材料與閥體材料相同。pbZ般德閥門

4.公稱壓力≤1.6MPa的灰鑄鐵材質蝶閥和公稱壓力≥2.5MPa的碳素鋼材質蝶閥，其代號可以在型號中省略不寫。pbZ般德閥門

電動蝶閥的特點pbZ般德閥門

1、電動蝶閥的啟閉靈活且迅速、流體阻力小，適用于需要頻繁啟閉的管路。pbZ般德閥門

2、電動蝶閥的結構簡單，與其他類型閥門相比，體積更小，重量更輕，更方便安裝和維護。pbZ般德閥門

3、電動蝶閥通常安裝于人力不方便操作的高空或者其他有一定危險性的場合，自動化控制系統，并且具有良好的調節流量特性。pbZ般德閥門

4、電動蝶閥在低壓環境下，能夠實現良好的密封。并且該閥門可以運送泥漿，在管道口積存液體較少。pbZ般德閥門
