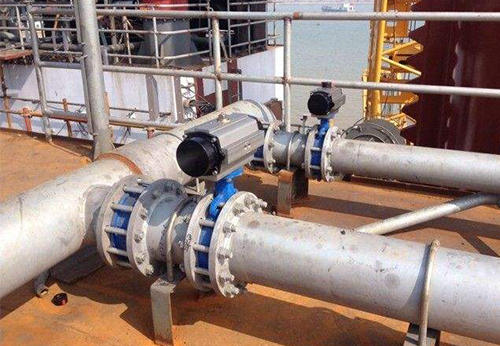

氣動蝶閥說明書：氣動蝶閥工業生產管線上的一個控制部件，它屬于自動控制的閥門，無需人工操作，所以這類閥門通常用在不適宜人工操作的環境之中。氣動蝶閥用途也很廣泛，在石油、化工、電力、冶金等行業中都有應用。
氣動蝶閥原理
氣動蝶閥通過定位器、電磁閥等設備，吸收干燥、潤滑的氣體，然后將這些氣體傳送到氣動執行器的缸體內，形成氣動執行器工作的氣源，當缸體內的氣源傳入氣動執行機構的氣室時，氣壓作用在活塞上，產生的推力帶動輸出軸旋轉，同時驅動閥桿和蝶板轉動，從而完成蝶閥的一個啟閉動作。給氣動蝶閥加一個閥門定位器，還可以實現蝶閥的精確開度調節。另外，還可以采用智能型定位器與現場總線連接，從而達到檢測氣動蝶閥工作狀態的目的，并提供診斷。
氣動蝶閥的保養
氣缸的保養：對于氣動蝶閥的氣動裝置中的氣缸，要定期做清潔，定期對氣缸轉軸卡簧出加油。差不多每過半年時間要打開氣缸端蓋，對氣缸內進行檢查，檢查項目包括缸體內有無雜物、有無水分、潤滑脂狀態如何。發現潤滑脂缺少的話，要將氣缸拆開，做一個全面的清理，然后添加潤滑脂。
閥體的保養：每隔一個周期對氣動蝶閥的閥體進行檢查，一個周期定位6個月左右。對閥體的檢查保養包括，閥體外觀是否良好，與管道連接的法蘭端是否泄露，閥門密封面的密封性能是否良好，有沒有磨損現象，蝶板轉動靈不靈活，閥門有無異物卡住。一旦發現任何一個問題，要進行進行修理更換。
氣動蝶閥規格信息
| 產品型號 | D671X-6/10/16Q | |
| 名稱 | 氣動對夾蝶閥 | |
| 口徑范圍 | DN50-DN1200 | |
| 公稱壓力 | PN6/10/16 | |
| 適用溫度 | -20～120℃ | |
| 適用介質 | 淡水、污水、海水、弱酸堿、空氣、蒸汽等 | |
| 閥體材質 | 球墨鑄鐵 | |
| 應用領域 | 市政建設、水利工程、電力、給排水、水處理 | |
| 產品配置 |
萬能體對夾，DI體，SS304有銷板，SS410軸，EPDM閥座， 雙作用氣動頭，含三聯件； |
|
