渦輪蝶閥結構圖。渦輪蝶閥是由渦輪頭與蝶閥閥體組合而成的一種蝶閥，根據操作方式屬于手動蝶閥的范疇，它的操作需要人工來進行，具體就是人工通過轉動渦輪頭上的手輪，來控制蝶閥的開啟和關閉。lcW般德閥門

lcW般德閥門

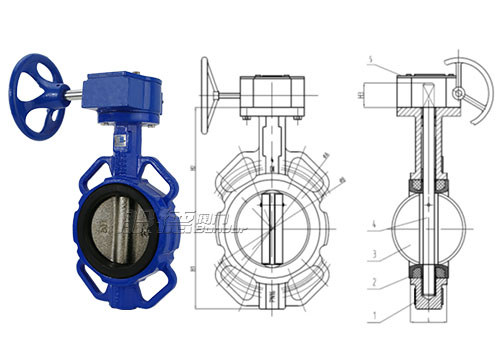

渦輪蝶閥結構圖lcW般德閥門

雖然同屬于手動蝶閥，但是相比較來說，渦輪蝶閥的使用范圍比手柄蝶閥更廣，用途也多。原因是手柄蝶閥受到操作扭矩的限制，只適宜在管道口徑小于DN250mm的場合使用，如果口徑太大超過了這個口徑范圍，人工操作開關將變得十分困難，嚴重可能會導致手柄斷裂。渦輪蝶閥因?yàn)榕鋫淞藴u輪頭，通過渦輪驅動使蝶閥的開啟和關閉更加省力，所以渦輪驅動的蝶閥不論大小口徑都非常適合。lcW般德閥門

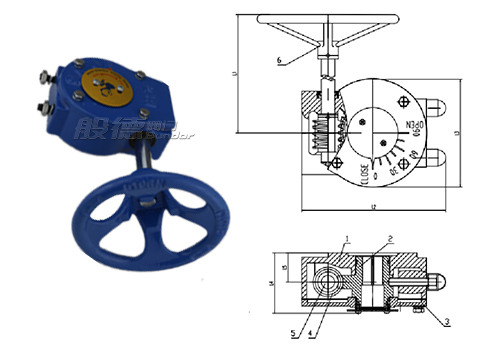

渦輪蝶閥之所以比手柄蝶閥更有優勢，是因?yàn)闇u輪頭的緣故，那么渦輪頭的結構圖是什么樣的呢？lcW般德閥門

lcW般德閥門

渦輪頭廠家推薦般德閥門，般德閥門渦輪頭具有以下優勢：lcW般德閥門

1.蝸輪箱防護等級達到IP65。lcW般德閥門

2.蝸輪箱定期做防塵和防噴淋型式試驗，保證產品防護性能可靠。lcW般德閥門

3.蝸輪箱做強度試驗，手輪端邊緣加890N力，蝸輪頭任何部位無損壞，無永久變形。lcW般德閥門

4.蝸桿采用45號鋼調質處理，綜合力學性能好，壽命長。lcW般德閥門

5.蝸桿與蝸桿軸連接銷釘采用45號鋼淬火處理，強度高，連接可靠。lcW般德閥門

6.箱蓋與箱體的緊固件采用六角頭螺栓和彈簧墊圈及平墊圈組合件，拆裝方便，連接可靠。lcW般德閥門

7.蝸輪采用專用的蝸輪滾刀加工，配合緊密可靠，接觸面寬，摩擦力小，同時可以自由裝卸蝸輪，便于安裝。lcW般德閥門

8.蝸輪與蝸桿采用正變位，齒厚加厚，剛性好，傳動極限力矩大。lcW般德閥門
