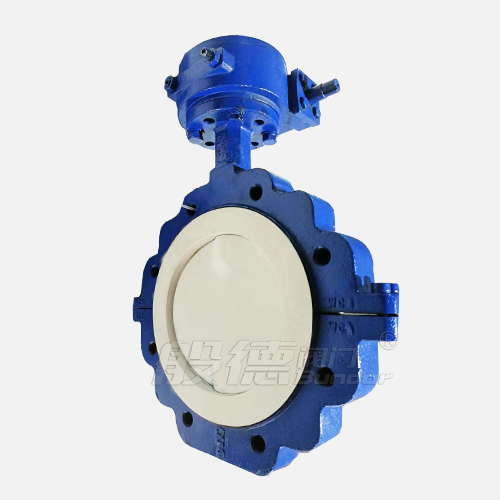

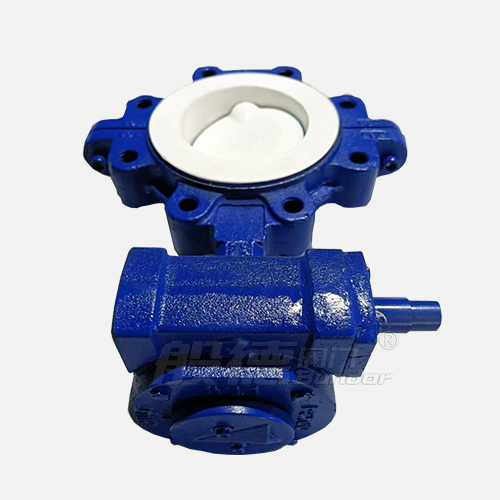

凸耳襯氟蝶閥LTD371F46-16C

【產品型號】: LTD371F46-16C

【通徑】: DN50-DN1200

【公稱壓力】: PN10/16/150LB

【適用溫度】: -20℃～150℃

【適用介質】: 腐蝕性介質

【閥體材質】: 鑄鋼/不銹鋼

應用領域：

化工水處理石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 襯氟蝶閥

更新時間：2023-12-09 10:04:42

產品介紹

產品優點

精密鑄造

閥體為精密鑄造閥體，材質WCB達標、外觀精細，每批鑄件都有爐號標志，方便生產跟蹤 ,保材質檢驗；
保證密封

閥座采用整體模壓成型后再機加工成型、確保精度，保證了密封性；
摩擦系數小

密封副為FEP/FEP或其它材料組合，摩擦系數小，啟閉力矩低；
維修更換方便

填料采用PTFE材質，密封性能好，維修更換方便；
使用安全

蝶板與閥桿設計為一體結構，可以防止由管路壓力波動造成內件沖出閥體的可能有性，結構緊湊，使用安全；
零泄露

四級（蝶板圓周、軸頭端面、閥軸徑向、閥座）加載彈性密封，保證了閥門內、外的零泄露；
環氧樹脂靜電噴涂

閥體采用環氧樹脂靜電噴涂，噴涂厚度達到250μm。

產品介紹

"襯氟蝶閥是采用氟塑料襯里層的蝶閥，閥體內和閥板上襯聚四氟，使介質和閥體閥板隔離，達到防腐的效果，具有極高的化學穩定性，適用于強腐蝕性化學介質；襯氟蝶閥可配電動、氣動執行器，可實現智能型（調節型）和開關型。具有功能強、體積小、重量輕，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。"

產品參數

相關產品

其他可選配置	名稱	閥體	里襯密封	蝶板	驅動
其他可選配置	材質及說明	WCB/CF8/ CF8M/CF3M	FEP/PFA/PTFE	WCB/CF8/ CF8M/CF3M	手柄/蝸輪/電動/氣動

名稱	設計及制造	結構長度	試壓標準	法蘭連接標準
參照標準	GB/T 12238 API609	GB/T 12221 API609	GB/T 13927 API598	HG/T 20592 ASME B16.5 ASME B16.47-A

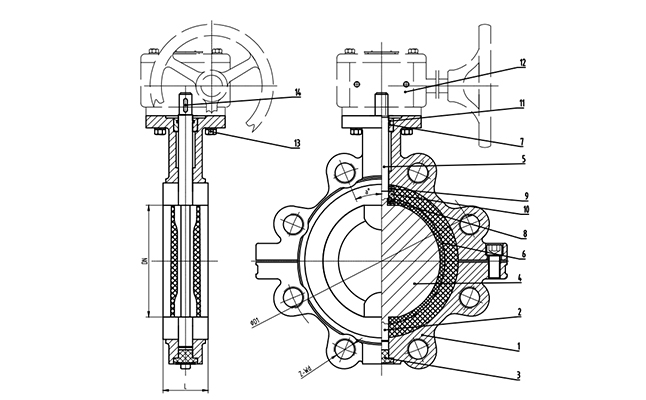

名稱	閥體	閥板	閥桿
材質及說明	WCB+F46/PFA/PTFE	WCB+F46/PFA/PTFE	2Cr13

SIZE			PN10/16		150LB
DN	NPS	L	ΦD1	n-Φd	ΦD1	n-Φd
50	2''	43	125	4-18	120.7	4-19
65	2 1/2''	46	145	8-18	139.7	4-19
80	3''	46	160	8-18	152.4	4-19
100	4''	52	180	8-18	190.5	8-19
125	5''	56	210	8-18	215.9	8-23
150	6''	56	240	8-22	241.3	8-23
200	8''	60	295	8-22/12-22	298.5	8-23
250	10''	68	350/355	12-22/12-26	362	12-26
300	12''	78	400/410	12-22/12-26	431.8	12-26
350	14''	78	460/470	16-22/16-26	476.2	12-29
400	16''	102	515/525	16-26/16-30	539.7	16-29
450	18''	114	565/585	20-26/20-30	577.8	16-32
500	20''	127	620/650	20-26/20-33	635	20-32
600	24''	154	725/770	20-30/20-36	749.3	20-35
700	28''	165	840	24-30/24-36	863.6	28-35
800	32''	190	950	24-33/24-39	977.9	28-41
900	36''	203	1050	28-33/28-39	1085.8	32-41
1000	40''	216	1160/1170	28-36/28-42	1200.2	36-41
1200	48''	254	1380/1390	32-39/32-48	1422.4	44-41

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
