本篇文章為您展示氣動法蘭蝶閥圖紙。氣動法蘭蝶閥就是由連接方式為法蘭式的蝶閥與氣動執行器相結合而構成的。與之對應的是另外一種連接方式的氣動對夾蝶閥。兩者的主要區別在于結構和連接方式的不同，工作原理是相通的。氣動法蘭蝶閥有啟閉方便迅速，使用靈活多樣，性能優越可靠等優點。和其他類型的蝶閥一樣，氣動法蘭蝶閥也有軟密封和金屬硬密封兩種密封形式。氣動軟密封法蘭蝶閥有良好的密封性能，主要用在常溫常壓環境；氣動硬密封法蘭蝶閥則具有良好耐高溫高壓、耐磨損能力，使用壽命更長。U1Q般德閥門

U1Q般德閥門

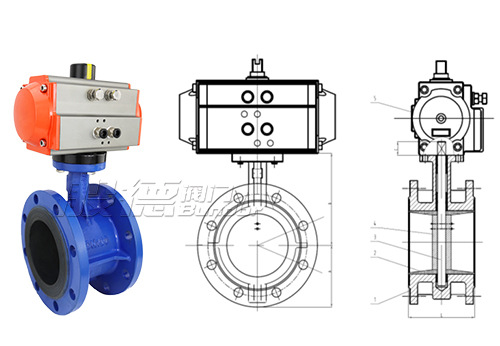

氣動法蘭蝶閥圖紙U1Q般德閥門

氣動法蘭蝶閥的驅動裝置為氣動執行器，這種驅動方式是自動的，不再需要人力在第一線進行操作，對閥門的控制更加精確穩定，大大減少了不必要的人為失誤。U1Q般德閥門

氣動法蘭蝶閥原理：U1Q般德閥門

氣動法蘭蝶閥的啟閉部件是一個圓盤形的蝶板，閥門工作的大致過程是：在氣動執行器的氣缸內吸入一定量的空氣，接著對空氣進行壓縮，從而產生機械動力帶動閥桿在執行器內吸入一定量空氣，然后對空氣進行壓縮，產生一定的機械動力來帶動閥桿控制蝶板進行轉動，從而實現閥門的開啟和關閉。U1Q般德閥門

蝶板的旋轉角度在0-90°之間，當?shù)逄幵?°角時，閥門是處于關閉狀態的，管道內的介質流通被截?cái)唷．?dāng)?shù)逄幱?0°角時，閥門處于開啟狀態，此時管道內介質流動被連通，此時閥門通道內的過流面積達到最大，只有蝶板的厚度是介質流通的唯一阻力，流阻系數相對小。當?shù)逦挥?-90°（不包含0和90）時，閥門是處于半開或半關狀態，這時的閥門可以對管道內介質流量進行調節。U1Q般德閥門

氣動法蘭蝶閥結構簡單，安裝拆卸都非常方便。由于結構特征的限制，氣動法蘭蝶閥不適宜在小口徑管道中使用。U1Q般德閥門

以上就是本篇文章為您介紹的內容，如果您需要更多的氣動法蘭蝶閥圖紙，您可以登錄般德閥門官網，咨詢?cè)诰€(xiàn)客服；或者直接撥打我們的咨詢熱線。般德閥門期待與您的合作。U1Q般德閥門
