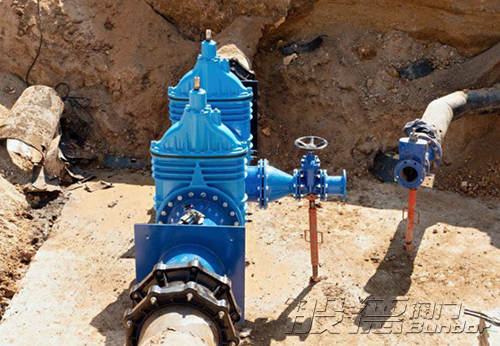

閘閥是在水系統管道上使用比較多的一種閥門，它可以安裝在工業管道和生活管道上，作為連通和切斷介質流通使用。閘閥的分類多種多樣，最常見的分類方式之一是根據結構形式來分的，可以分為明桿閘閥和暗桿閘閥。我們都知道，蝶閥的結構是非常簡單的，而閘閥的體積比蝶閥的大，其結構也會比蝶閥復雜一些。本文將為您做閘閥結構圖詳解以及閘閥內部結構分析。
閘閥結構：

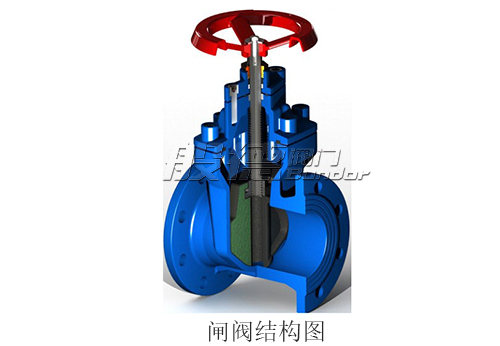

閘閥結構圖
閘閥是以閘板作為啟閉件的一種閥門，閘板沿著閥體通道中心線的垂直方向做上下運動，且運動方向與介質流動的方向也是互相垂直的。閘閥由閥體、閥座、閥桿、閘板、閥蓋、密封圈等幾個部件構成。常見的閘閥是由手輪驅動，除此之外還可安裝電動或氣動執行器，實現閘閥的自動化操作。閘閥在管道上安裝，只能全開和全關，用作切斷介質流通用，不能夠當條件和控制流量使用。
因為閘閥結構的特殊性，使其閘閥在做全開、全關動作時，行程大，啟閉時間久，尤其是手動操作時候，比較費時，所以閘閥通常要安裝在不用經常啟閉的管路上。另外，閘閥內部閥體通道是直通的，介質可以雙向流通，并且當閘閥的閘板完全打開時，閥體通道內的流阻趨向于零，流阻非常小。
閘閥根據結構形式的不同，可以分為明桿閘閥和暗桿閘閥。
明桿閘閥是指閘閥的閥桿外露，閥桿上的螺紋也外露，當轉動手輪時，閘板會隨閥桿一起作直線運動，也叫升降桿閘閥。明桿閘閥的升降桿上有梯形螺紋，可以通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。明桿閘閥因為閥桿外露，可以作為非常明顯的開關標志，也就是說可以直接通過閥桿的升降觀察閥門的啟閉狀態。
暗桿閘閥與明桿閘閥不同，其閥桿是在閥門里面的，閥桿上的螺紋也位于閥體內部。暗桿閘閥的操作是手動轉動帶動閥桿原地選擇，通過閥桿上的螺紋使閘板做升降運動。所以暗桿閘閥也叫旋轉桿閘閥。暗桿閘閥因為閥桿內藏，所以它的啟閉狀態不能直接觀察，一般為開關到轉不動為止。
在實際使用過程中，為考慮溫度變化出現鎖死現象，不論是明桿閘閥還是暗桿閘閥，通常在開到頂點位置上，再倒回1/2－1圈，作為全開閥門的位置。
更多閘閥結構知識請關注般德閥門官網。
