球墨鑄鐵QT450-10閥體
球墨鑄鐵QT450-10材質，球化率3級，抗拉強度450MPa，延展率10%以上，可提供材質報告；
-
高彈性EPDM橡膠閥座
高彈性EPDM橡膠，含膠率50%，拉伸強度16.1MPa，經仿真啟閉實驗1萬次以上無泄漏；
-
無銷閥軸
閥軸由采用無銷設計，易于安裝和拆卸；
-
防吹出設計
閥軸上端設有卡簧槽，防止閥軸使用過程中吹出，提高安全性；
-
閥軸可實現自密封
閥軸密封采用無油軸承與填料結合結構，實現自密封；
-
出廠前試壓檢測
每臺閥門出廠前均按照國家標準進行試壓檢測，確保合格。
-
-
-
產品優點
產品介紹
溝槽蝶閥采用溝槽卡箍接洽和相應的管件安置管路，安裝時只需機械組裝，無須焊接，沒有明火，因此，沒有焊渣混濁管路，對禁火情況條件下的動工，尢為適宜。溝槽式卡箍接洽連結所占空間約為法蘭的70%，并且重量輕、螺栓數目少、安置方便。

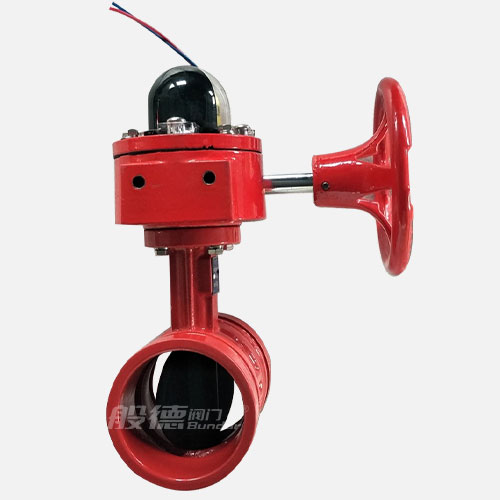

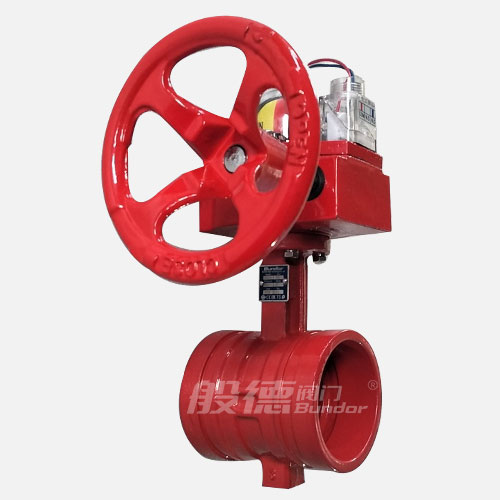

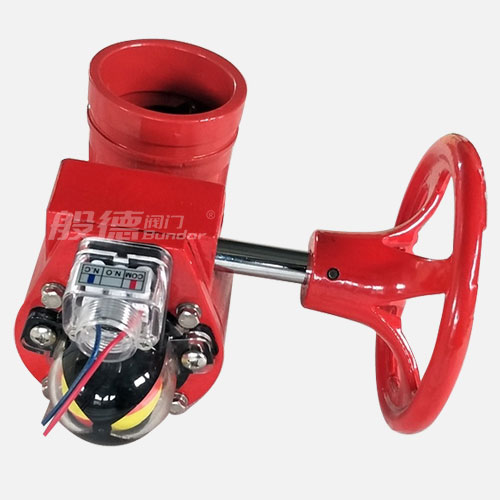

信號溝槽蝶閥采用蝸輪、蝸桿傳動，隨著凸輪轉動按預定位置將信號裝置上觸頭壓下或放開，相應輸出"通""斷"電信號，顯示蝶閥的啟閉狀態。
產品參數
| 名稱 | 設計與制造標準 | 試壓標準 | 連接尺寸 | ||
| 參照標準 | GB 5135.6 | GB 5135.6 | GB 5135.11 | ||

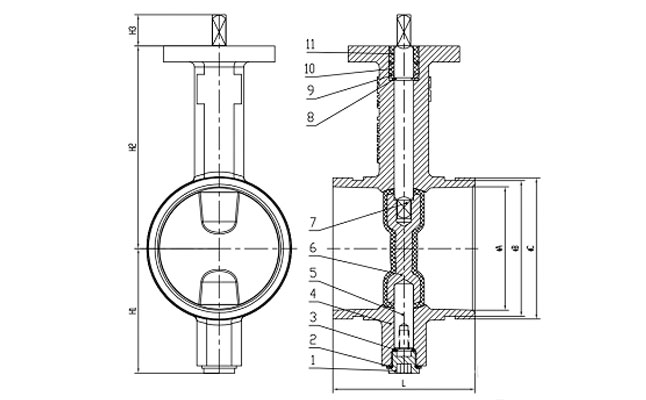

| 名稱 | 4-閥體 | 6-蝶板 | 7-閥軸 | ||
| 材質及說明 | QT450 | QT450+EPDM | 2Cr13 | ||
| DN | NPS（英寸） | L | φA | φB | φC |
| 50 | 2'' | 90 | 50 | 57 | 60.3 |
| 65 | 2 1/2'' | 97 | 61 | 69 | 73 |
| 80 | 3'' | 97 | 78 | 85 | 88.9 |
| 100 | 4'' | 116 | 101 | 110 | 114.3 |
| 125 | 5'' | 134 | 127 | 137 | 141.3 |
| 150 | 6'' | 134 | 150 | 164 | 168.3 |
| 200 | 8'' | 148 | 202 | 214.4 | 219.1 |
