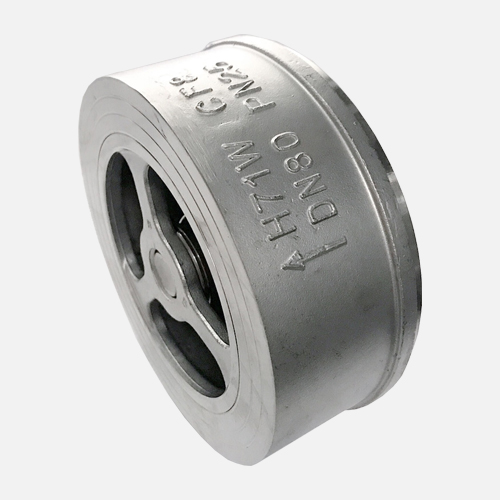

H71W-16P對夾升降式止回閥

【產品型號】: H71W-16P

【通徑】: DN15-DN200

【公稱壓力】: PN10/16/25/40/63/150LB/300LB

【適用溫度】: -29℃～425℃

【適用介質】: 水、蒸汽、油品等

【閥體材質】: 鑄鋼/不銹鋼

應用領域：

市政建設 化工水處理石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2024-06-12 17:46:37

產品介紹

產品優點

精密鑄造

閥體為精密鑄造閥體，化學成分和力學性能符合國家標準，可提供材質報告
外面精美

內件數控機床加工，配合精密，外觀平整美觀
閥座耐磨

閥座堆焊不銹鋼，增加閥座耐磨性
彈簧不銹鋼

彈簧采用304不銹鋼材質
出廠檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測

產品介紹

對夾升降式止回閥是閥瓣沿著閥體垂直中心線滑動的止回閥，由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、重量輕；閥瓣關閉快速，水錘壓力小；流道通暢，流體阻力小；動作靈敏，密封性能好等特點，特別適合于安裝空間受限制的場合。

產品參數

相關產品

可選配置	閥體	閥座密封	閥瓣	壓力
	WCB/CF3M/CF8/ CF8M	不銹鋼/硬質合金	A105/304/316/316L	PN10/16/25/40/63/150LB/300LB

名稱	設計及制造	結構長度	試壓標準	法蘭連接標準
參照標準	JB/T 8937	GB/T 12221	GB/T 13927	GB/T 9113

公稱尺寸		PN10/16

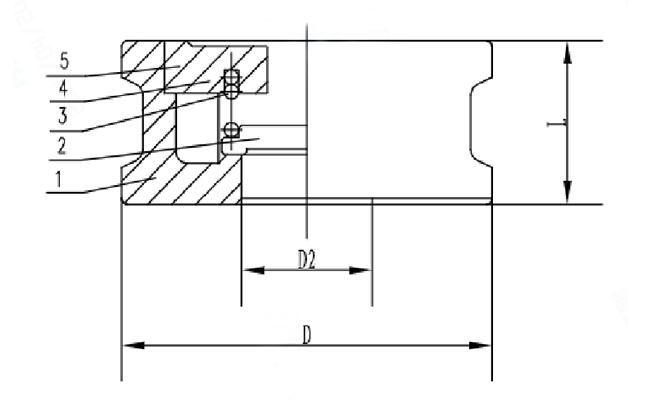

DN	NPS（英寸）	L	D	D2
15	1/2''	22	52	15
20	3/4''	24	62	19
25	1''	28	72	24
32	1 1/4''	28	83	31
40	1 1/2''	31.5	93	39
50	2''	40	108	48
65	2 1/2''	46	128	62
80	3''	50	142	76
100	4''	60	162	95
125	5''	90	192	110
150	6''	106	218	127
200	8''	140	273	165

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
