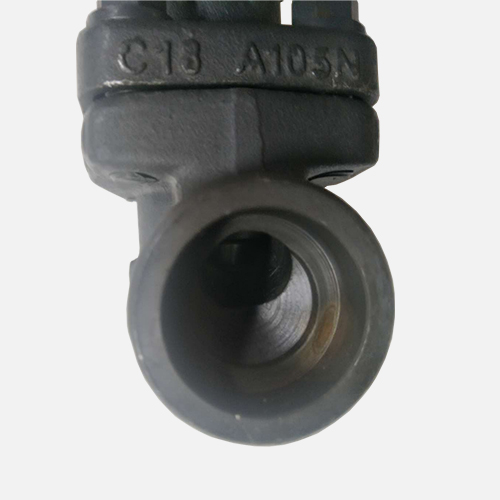

鍛鋼焊接/絲扣截止閥J61H/J11H-800LB

【產品型號】: J61H/J11H-800LB

【通徑】: DN15-DN50

【公稱壓力】: PN16-PN420/150LB-2500LB

【適用溫度】: -29℃～425℃

【適用介質】: 水、蒸汽、油品等

【閥體材質】: 鍛鋼/不銹鋼

應用領域：

市政建設 化工水處理電力石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 截止閥

更新時間：2024-08-20 15:35:09

產品介紹

產品優點

優良鍛造鋼

材料選用優良鍛造鋼，化學成分和力學性能符合國家標準，可提供材質報告
內件精密外表美觀

內件數控機床加工，配合精密，零部件統配可互換，外觀平整美觀
密封面硬度達標

密封面采用等離子堆焊，增加閥門耐磨性，硬度達到國家標準
內腔清潔度達標

內腔清潔度達到JB/T7748標準，符合閥門長期存儲要求
雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測

產品介紹

用鍛件材料加工而成的截止閥稱為鍛鋼截止閥，鍛件材料有A105、F11、F304、F304L、F316、F316L等。鍛鋼截止閥通常指小口徑的鍛鋼截止閥，口徑范圍：DN10-DN50；壓力范圍：國標PN16-PN320、美標：Class150-2500，可采美標或國標尺寸生產加工；鍛鋼截止閥適用于工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，在石油管道上應用較多。

產品參數

相關產品

可選配置	閥體	閥座密封	閥瓣	壓力
可選配置	A105/F11/F304/ F316/F316L	不銹鋼/硬質合金	A105/304/316/316L	PN16-PN420/Class150-2500

名稱	設計及制造	結構長度	試壓標準	連接標準
參照標準	API 602	ASME B16.10	API 598	ASME B16.11 ASME B1.20.1

名稱	1-閥體	2-閥瓣	3-閥桿
材質及說明	A105	A105	410

DN	NPS（英寸）	L	Φd	H	ΦS	T
15	1/2''	79	10.5	158	21.8	10
20	3/4''	92	13	160	27.1	13
25	1''	111	18	198	33.9	13
32	1 1/4''	120	23	226	42.7	13
40	1 1/2''	152	28	246	48.8	13
50	2''	172	36	290	61.1	15

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
